Патч-панели: виды и монтаж кабеля

При прокладке кабельных сетей для удобства монтажа практически всегда используются коммуникационные патч-панели. Это устройство со множеством разъёмов на лицевой стороне, предназначенное для фиксированного соединения кабелей.

Такая патч панель относится к пассивному коммуникационному оборудованию и используется во множестве сфер. Впервые эти устройства начали применяться телефонными операторами при ручном переключении связи.

Патч-панели - какими они бывают?

Существует несколько классификаций этого сетевого оборудования. Прежде всего, коммуникационные панели разделяют на группы в зависимости от типа портов. Они бывают:

телефонные;
компьютерные.

Кроме того, вне зависимости от типа, у этой панели может быть предусмотрено разное число портов. Наиболее распространены устройства с 12, 24 и 48 портами. Хотя встречаются разновидности с 25 и 50. При этом чаще всего панели с 24 и 48 портами используются для компьютерных линий (так называемые панели категории 5е). А с 25 и 50 портами – в телефонии (панели категории 3).

Подключение коммуникационных панелей

Для опытного системного администратора этот процесс не представляет ничего сложного. Но новички могут испытывать затруднения в монтаже. Прежде всего, необходимо определиться со способом подвода кабеля. Выделяют следующие варианты:

с одной стороны патч-панели;
с двух сторон;
под прямым углом при помощи скоб.

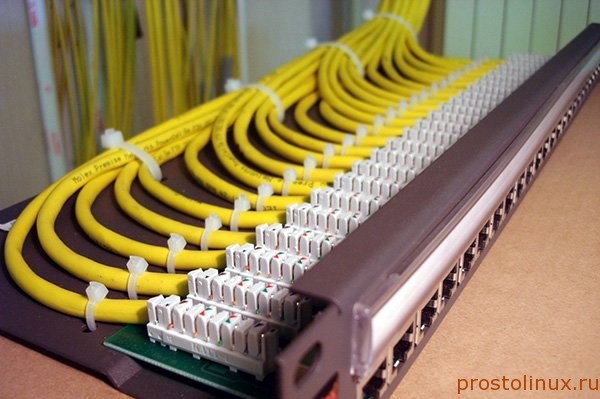

Но при любом типе подвода процесс соединения выглядит одинаково. Кабель необходимо подвести к патч-панели и закрепить нейлоновыми стяжками. При этом на патч панель 48 портов выделяется один комплект коммуникационных ножей на каждый из портов.

Жилы кабеля ровно укладывают в эти ножи в соответствии с цветовой последовательностью, указанной на коммуникационной панели. Остатки жил остаются с внешней стороны, поскольку по окончании укладки их необходимо обрезать. После того как все кабели ровно закреплены в кроссирующей панели — монтаж окончен.
